সৌর ফটোভোলটাইক বিদ্যুৎ উত্পাদন সিস্টেমে ফটোভোলটাইক অ্যারে সুরক্ষার জন্য ফিউজগুলির নির্বাচন বিশ্লেষণ

ফটোভোলটাইক পাওয়ার জেনারেশন সিস্টেম (পিভি হিসাবে সংক্ষেপে) উপাদান এবং সাবসিস্টেমগুলি নিয়ে গঠিত যা ঘটনার আলো শক্তিকে সরাসরি বৈদ্যুতিক শক্তিতে রূপান্তর করতে পারে, যার মধ্যে ফটোভোলটাইক অ্যারে মূল ইউনিট। ফটোভোলটাইক অ্যারে সোলার প্যানেলগুলিকে ফটোভোলটাইক অ্যারে সংযোগ বাক্সের সাথে সংযুক্ত করে ঘটনার সৌর বিকিরণকে সরাসরি ডিসি পাওয়ারে রূপান্তর করে এবং তারপরে এটি ইনভার্টারে রূপান্তর করে বা সংযোগ বাক্সের মাধ্যমে সরাসরি এটি প্রয়োগ করে। সিস্টেমের অংশ হিসাবে যে ব্যয়টির 70% পর্যন্ত দায়ী, ফটোভোলটাইক অ্যারের সুরক্ষা এবং বিদ্যুৎ উত্পাদন দক্ষতার অপ্টিমাইজেশন প্রযুক্তিগত বিকাশের মূল ক্ষেত্রগুলিতে পরিণত হয়েছে।

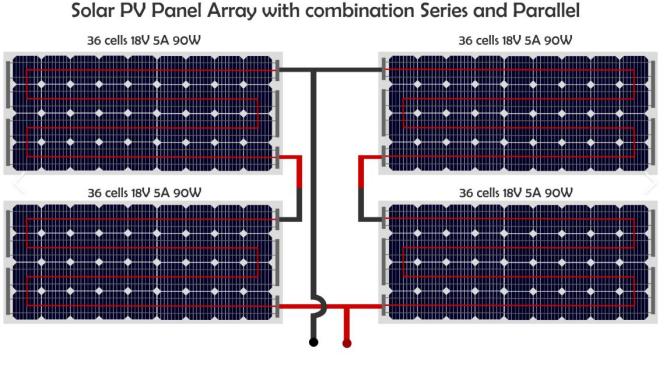

ফটোভোলটাইক সিস্টেমের দক্ষতা উন্নত করার জন্য, একাধিক ফটোভোলটাইক প্যানেলগুলি একটি ফটোভোলটাইক স্ট্রিং গঠনের জন্য সিরিজে সংযুক্ত থাকে এবং ফটোভোলটাইক স্ট্রিংগুলির একাধিক গোষ্ঠী ফটোভোলটাইক অ্যারে গঠনের সমান্তরালে সংযুক্ত থাকে। ফটোভোলটাইক অ্যারের বর্তমান সংযোগ বাক্সের মাধ্যমে রূপান্তরিত হয় এবং ডাউন স্ট্রিম অ্যাপ্লিকেশন লিঙ্কে প্রবেশ করে। কোনও ত্রুটি দেখা দিলে ফটোভোলটাইক প্যানেলটিকে শক্তি লোড হওয়া এবং সামগ্রিক বিদ্যুৎ উত্পাদনের দক্ষতা প্রভাবিত করা থেকে বিরত রাখতে এবং ভুল পোকার বা স্থানীয় অস্বাভাবিকতার কারণে সৃষ্ট অত্যধিক ঝুঁকি রোধ করার জন্য, প্রতিটি ফটোভোলটাইক স্ট্রিং উভয় প্রান্তে ফিউজ সহ ইনস্টল করা দরকার। যখন ফটোভোলটাইক স্ট্রিংয়ে একটি শর্ট সার্কিট ত্রুটি দেখা দেয়, তখন পুরো অ্যারের স্বাভাবিক অপারেশন নিশ্চিত করতে সিরিজের ফিউজটি দ্রুত ত্রুটিযুক্ত অংশটি ফুঁকবে এবং বিচ্ছিন্ন করবে।

তদতিরিক্ত, অ্যারে ফিউসগুলি ডাউন স্ট্রিম উপাদানগুলি থেকে খাওয়ানো স্রোতের বিরুদ্ধে সুরক্ষাও সরবরাহ করতে পারে, বিশেষত যখন শর্ট সার্কিট কারেন্ট একক পিভি স্ট্রিংয়ের বর্তমানের চেয়ে বেশি থাকে। ফিউজের রেট ব্রেকিং ক্ষমতা অবশ্যই সিস্টেমের নিরাপদ অপারেশন রক্ষার জন্য এ জাতীয় চরম শর্তগুলি কভার করতে সক্ষম হতে হবে।

আন্তর্জাতিক মান এবং ঘরোয়া স্পেসিফিকেশন

পিভি ডিসি পক্ষের সুরক্ষার ক্ষেত্রে, প্রাসঙ্গিক আন্তর্জাতিক এবং ঘরোয়া মান গুরুত্বপূর্ণ দিকনির্দেশনা সরবরাহ করে। উদাহরণস্বরূপ, মার্কিন জাতীয় মানের অনুচ্ছেদ 690.99ভাত/এনএফপিএ 70"জাতীয় বৈদ্যুতিক কোড" (এনইসি) স্পষ্টভাবে বলেছে যে পিভি সাবসিস্টেম সার্কিট, পিভি আউটপুট সার্কিট, ইনভার্টার আউটপুট সার্কিট এবং এনার্জি স্টোরেজ ব্যাটারি সার্কিটগুলিতে কন্ডাক্টর এবং সরঞ্জামগুলি অবশ্যই কন্ডাক্টর এবং সরঞ্জাম সুরক্ষা ক্লজগুলির প্রয়োজনীয়তা পূরণ করতে হবে। এছাড়াও, চীন সমতুল্য আইইসি স্ট্যান্ডার্ড গ্রহণ করেজিবি/টি 16895.32-2021, যা স্ট্যান্ডার্ড পরীক্ষার অবস্থার অধীনে, যখন তারের অবিচ্ছিন্ন বর্তমান বহন ক্ষমতা শর্ট সার্কিট কারেন্টের 1.25 গুণ সমান বা তার বেশি হয়, তখন ওভারলোড সুরক্ষা উপেক্ষা করা যায়, তবে এটি প্রস্তুতকারকের নির্দিষ্ট পণ্য নির্দেশাবলীর সাথে সংমিশ্রণে ফিউজগুলি নির্বাচন করার জন্যও সুপারিশ করা হয়।

আইইসি বিকাশ করেছেআইইসি 60269-6 স্ট্যান্ডার্ডবিশেষত ফটোভোলটাইক সিস্টেম সুরক্ষা ফিউজগুলির জন্য, যা ফটোভোলটাইক ফিউজগুলির পারফরম্যান্সের প্রয়োজনীয়তাগুলি স্পষ্টভাবে নির্ধারণ করে, যেমন অবিচ্ছিন্ন শর্ট-সার্কিট স্রোতগুলি সহ্য করতে সক্ষম হওয়া এবং দ্রুত ফুঁকতে সক্ষম হওয়া। একই সময়ে, উলের প্রযুক্তিগত স্পেসিফিকেশনবিষয় 2529ফটোভোলটাইক সিস্টেমগুলিতে লো-ভোল্টেজ ফিউজগুলির জন্য গুরুত্বপূর্ণ দিকনির্দেশনা সরবরাহ করে। দুটি ফুঁকানো স্রোতের গণনায় এবং তাপমাত্রা সংশোধন সহগের ব্যবহারে কিছুটা আলাদা।

ফিউজ নির্বাচন বিবেচনা

ফটোভোলটাইক সিস্টেমগুলিতে ফিউজ নির্বাচন করার সময়, নিম্নলিখিত সূচকগুলিতে ফোকাস করা উচিত:

রেটেড ভোল্টেজ: ফিউজের রেটযুক্ত ভোল্টেজ অবশ্যই সর্বাধিক ওপেন-সার্কিট ভোল্টেজ (ভিওসি) পূরণ করতে হবে যা সিস্টেমটি পৌঁছতে পারে। বিশেষত শীতল অঞ্চলে, সর্বনিম্ন পরিবেষ্টিত তাপমাত্রায় ফটোভোলটাইক প্যানেলের ওপেন-সার্কিট ভোল্টেজ সংশোধন মান বিবেচনা করা উচিত।

রেটেড কারেন্ট: ফটোভোলটাইক প্যানেলগুলির সাথে সিরিজে সংযুক্ত ফিউজগুলির জন্য, রেটেড কারেন্টটি 201.56 আইএসসি (আইএসসি শর্ট সার্কিট কারেন্ট) সাধারণত প্রয়োজন। আইইসি স্ট্যান্ডার্ডটি IN1.42 আইএসসি -তে সংশোধিত হয়েছে, এবং ইউএস ইউএল স্ট্যান্ডার্ডটি আইএসসি -তে রয়েছে। এটি প্রকৃত অ্যাপ্লিকেশন পরিবেশের সাথে একত্রে নির্বাচন করা দরকার।

ব্রেকিং ক্ষমতা: সংক্ষিপ্ত সার্কিট কারেন্ট পিককে মোকাবেলা করতে এবং সরঞ্জামগুলিকে ক্ষতি থেকে রক্ষা করার জন্য ফিউজের ভাঙা ক্ষমতা যথেষ্ট হওয়া উচিত।

পরিবেশগত অভিযোজনযোগ্যতা: উচ্চ তাপমাত্রা বা ঘন ইনস্টলেশনের ক্ষেত্রে, দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করার জন্য ফিউজ প্রস্তুতকারকের সুপারিশ অনুসারে রেটযুক্ত মানটি যথাযথভাবে হ্রাস করা উচিত।

উপসংহার

ফটোভোলটাইক অ্যারেগুলিতে ডিসি ফিউস স্থাপন কেবল সরঞ্জাম রক্ষা এবং বিদ্যুৎ উত্পাদনের দক্ষতা উন্নত করার জন্য প্রয়োজনীয় উপায় নয়, পুরো সিস্টেমের নিরাপদ অপারেশন নিশ্চিত করার জন্য একটি গুরুত্বপূর্ণ ব্যবস্থাও। ফিউজগুলির যুক্তিসঙ্গত নির্বাচনের জন্য সিস্টেমের দীর্ঘমেয়াদী নির্ভরযোগ্যতা এবং অর্থনীতি নিশ্চিত করার জন্য ফটোভোলটাইক প্যানেলগুলির কাজের পরিবেশ, শর্ট সার্কিট কারেন্ট, ওপেন-সার্কিট ভোল্টেজ ইত্যাদির মতো কারণগুলির ব্যাপক বিবেচনার প্রয়োজন।

উদাহরণস্বরূপ, ঝিজিয়াং গ্যালাক্সি ফিউজ কোং, লিমিটেড1000vdc 30a 10x38 মিমি সৌর পিওয়াই ফিউজ লিঙ্কএবং1500vdc 30a 10x85 মিমি সৌর পিভি ফিউজ লিঙ্কএবং1500VDC 630A 3L বোল্ট টাইপ সৌর পিভি ফিউজ লিঙ্কফটোভোলটাইক ফিউজগুলি ফটোভোলটাইক সংযোগ ক্যাবিনেটের মূল সুরক্ষা অবস্থানে ব্যাপকভাবে ব্যবহৃত হয়েছে। দুর্দান্ত পারফরম্যান্স এবং উচ্চ-মানের শংসাপত্রের সাথে, এই ফিউজগুলি ফটোভোলটাইক বিদ্যুৎ উত্পাদন প্রকল্পগুলির জন্য স্থিতিশীল এবং নির্ভরযোগ্য সমাধান সরবরাহ করে, সিস্টেমটিকে দক্ষতার সাথে পরিচালনা করতে সহায়তা করে।
