দ্রুত-অভিনয় ফিউজ বনাম সাধারণ ফিউজ: আসল পার্থক্য কী?

পাওয়ার ইলেকট্রনিক সিস্টেম ডিজাইনে, ফিউজ নির্বাচন সরাসরি সরঞ্জাম সুরক্ষা মার্জিন এবং ত্রুটি সুরক্ষার কার্যকারিতা নির্ধারণ করে। যখন দ্রুত-অভিনয় ফিউজ বনাম সাধারণ ফিউজগুলির মুখোমুখি হয়, অনেক প্রকৌশলী শুধুমাত্র রেট করা বর্তমান এবং ভোল্টেজের উপর ভিত্তি করে মোটামুটি পছন্দ করেন, বস্তুগত বিজ্ঞান, প্রতিক্রিয়া প্রক্রিয়া এবং প্রয়োগের পরিস্থিতির মৌলিক পার্থক্যগুলিকে উপেক্ষা করে। এই তদারকি নতুন শক্তি এবং শক্তি সঞ্চয় ব্যবস্থায় গুরুতর ঝুঁকি সৃষ্টি করতে পারে।

এই নিবন্ধটি দ্রুত-অভিনয় ফিউজ এবং সাধারণ ফিউজগুলির মধ্যে মূল পার্থক্যগুলির একটি পদ্ধতিগত বিশ্লেষণ প্রদান করে - কাঠামোগত নকশা এবং ফিউজিং প্রক্রিয়া থেকে প্রয়োগের সীমানা পর্যন্ত - প্রকৌশলীদের সঠিক নির্বাচনের সিদ্ধান্ত নিতে সহায়তা করার জন্য।

গঠন এবং উপকরণ: "ধাতুর তার" থেকে "নির্ভুল ফিউজিবল এলিমেন্ট" পর্যন্ত

একটি সাধারণ ফিউজের ফিউজিবল উপাদানটি সাধারণত জ্যামিতিক আকৃতির ধাতব তার দিয়ে তৈরি হয়, যা একটি সাধারণ কাঠামো এবং কম উৎপাদন খরচ সমন্বিত করে। এর ফিউজিং লজিক ওভারলোড কারেন্ট দ্বারা উৎপন্ন জুল তাপের উপর নির্ভর করে; যখন তাপ জমে গলনাঙ্কে পৌঁছায়, তখন উপাদানটি গলে যায় এবং সার্কিটটি খোলে। এই নকশাটি এমন পরিস্থিতিতে উপযুক্ত করে তোলে যেখানে দ্রুত প্রতিক্রিয়া গুরুত্বপূর্ণ নয়, যেমন তার এবং তারের জন্য ওভারলোড সুরক্ষা।

দ্রুত-অভিনয় ফিউজ, তবে, উপাদান এবং গঠন উভয় ক্ষেত্রেই বিশেষভাবে অপ্টিমাইজ করা হয়েছে। এর ফিউজিবল উপাদানটি বিশুদ্ধ রূপালী, রূপালী-ধাতুপট্টাবৃত তামা বা খাঁটি তামা দিয়ে তৈরি, এটি একটি আয়তক্ষেত্রাকার পাতলা স্ট্রিপের আকারে সরু বৃত্তাকার-গর্তের ঘাড় এবং নির্দিষ্ট স্থানে পূর্ব-অবস্থানযুক্ত নিম্ন-গলিত-বিন্দু সোল্ডার স্পট। এই নকশার চতুরতা এই সত্যের মধ্যে নিহিত যে যখন একটি ওভারলোড বা কম-একাধিক শর্ট-সার্কিট কারেন্ট ঘটে, তখন সোল্ডার স্পটটি প্রথমে গলে যায় এবং একটি ধাতব প্রভাবের মাধ্যমে, সরু ঘাড়ে উপাদানটির দ্রুত বিচ্ছেদকে ত্বরান্বিত করে, মাইক্রোসেকেন্ড থেকে মিলিসেকেন্ডে সার্কিট বাধা অর্জন করে।

সারমর্মে, সাধারণ ফিউজগুলি "প্রাকৃতিক তাপ সঞ্চয়ন" এর উপর নির্ভর করে, যখন দ্রুত-অভিনয় ফিউজগুলি স্ট্রাকচারাল এবং উপাদান প্রকৌশলের মাধ্যমে "সক্রিয় ত্বরিত ব্রেকিং" অর্জন করে - এটি উভয়ের মধ্যে সবচেয়ে মৌলিক পার্থক্য।

প্রতিক্রিয়া গতি: মিলিসেকেন্ড বনাম মাইক্রোসেকেন্ড ব্যবধান

প্রতিক্রিয়া গতি দুটি ফিউজ প্রকারের মধ্যে সবচেয়ে স্বজ্ঞাত পার্থক্যকারী।

সাধারণ ফিউজগুলির জন্য, ফিউজিং টাইম ওভারলোড কারেন্ট মাল্টিপিলের বিপরীতভাবে সমানুপাতিক: কারেন্ট যত বেশি রেট করা মান অতিক্রম করবে, ফিউজিং সময় তত কম হবে; বিপরীতভাবে, কম ওভারলোড গুণে, ফিউজিং সময় কয়েক সেকেন্ড বা তারও বেশি সময় পর্যন্ত প্রসারিত হতে পারে। এই "সময়-বিলম্ব" বৈশিষ্ট্যটি কেবল সুরক্ষায় গ্রহণযোগ্য কারণ তারগুলির একটি নির্দিষ্ট তাপ ক্ষমতা এবং স্বল্পমেয়াদী ওভারলোড ক্ষমতা রয়েছে।

দ্রুত-অভিনয় ফিউজ সম্পূর্ণ ভিন্নভাবে আচরণ করে। নিম্ন-গলনা-বিন্দু সোল্ডার দাগের "ত্বরণ" প্রক্রিয়া এবং সরু ঘাড়ের কাঠামোর বর্তমান-ঘনত্ব ঘনত্বের প্রভাবের জন্য ধন্যবাদ, দ্রুত-অভিনয় ফিউজগুলি মিলিসেকেন্ড বা এমনকি মাইক্রোসেকেন্ডের মধ্যে সার্কিট পরিষ্কার করতে পারে। এই চরম গতি নিজের স্বার্থে অনুসরণ করা হয় না বরং সেমিকন্ডাক্টর ডিভাইসগুলি (যেমন IGBTs, SiC MOSFET, এবং রেকটিফায়ার ডায়োড) সহ্য করতে পারে এমন সময়ের সীমার মধ্যে ফল্ট কারেন্ট অপসারণ করার জন্য - সেমিকন্ডাক্টর তাপ সহনশীলতা সাধারণত শুধুমাত্র মিলিসেকেন্ডের ক্রম অনুসারে হয় এবং এই সাধারণ ফিউজগুলি সুরক্ষার প্রয়োজনীয়তা পূরণ করতে পারে না।

অ্যাপ্লিকেশন পরিস্থিতি: সুরক্ষা লক্ষ্য নির্বাচনের যুক্তি সংজ্ঞায়িত করে

দ্রুত-অভিনয় এবং সাধারণ ফিউজের প্রয়োগের সীমানা স্বাভাবিকভাবেই তাদের নিজ নিজ প্রতিক্রিয়া বৈশিষ্ট্য দ্বারা সংজ্ঞায়িত করা হয়।

সাধারণ ফিউজগুলি প্রাথমিকভাবে তার এবং তারের ওভারলোড এবং শর্ট-সার্কিট সুরক্ষার জন্য ব্যবহৃত হয়। তারের একটি নির্দিষ্ট তাপীয় জড়তা আছে; স্বল্পমেয়াদী ওভারলোডগুলি অবিলম্বে নিরোধক ক্ষতির কারণ হয় না, তাই ফিউজ অপারেশনে একটি নির্দিষ্ট বিলম্ব অনুমোদিত। এটি ব্যাখ্যা করে কেন সাধারণ ফিউজগুলি বিতরণ এবং শিল্প পাওয়ার লাইন নির্মাণে ব্যাপকভাবে ব্যবহৃত হয়।

অন্যদিকে, দ্রুত-অভিনয় ফিউজগুলি সেমিকন্ডাক্টর পাওয়ার ডিভাইস এবং রেকটিফায়ার অ্যাসেম্বলিগুলিকে রক্ষা করার জন্য ডিজাইন করা হয়েছে। ফটোভোলটাইক ইনভার্টার, DC চার্জিং স্টেশন এবং এনার্জি স্টোরেজ কনভার্টার (PCS), IGBT এবং SiC মডিউলগুলি ওভারকারেন্টের জন্য অত্যন্ত ঝুঁকিপূর্ণ—একবার শর্ট সার্কিট হলে, কারেন্টকে শত শত মাইক্রোসেকেন্ডের মধ্যে পরিষ্কার করতে হবে, নতুবা ডিভাইসটি স্থায়ীভাবে ক্ষতিগ্রস্ত হবে। দ্রুত-অভিনয় ফিউজগুলি এই প্রয়োজনীয়তার জন্য অবিকল সমাধান।

বিশেষ করে এনার্জি স্টোরেজ সিস্টেমে (ESS), উচ্চ-গতির ফিউজের প্রয়োগ গুরুত্বপূর্ণ। ব্যাটারি ক্লাস্টারে শর্ট-সার্কিট স্রোতগুলি উচ্চ ডিসি ভোল্টেজ, উচ্চ কারেন্ট ম্যাগনিটিউড এবং কোনও প্রাকৃতিক শূন্য-ক্রসিং নেই, যা বাধা দেওয়ার ক্ষমতা এবং আর্ক-নিভানোর কর্মক্ষমতার উপর কঠোর দাবি রাখে। এনার্জি স্টোরেজের জন্য হাই-স্পিড ডিসি ফিউজগুলিকে শুধুমাত্র দ্রুত সাড়াই দিতে হবে না বরং উচ্চ-ভোল্টেজ ডিসি অবস্থার মধ্যে সীমাবদ্ধ না করে নির্ভরযোগ্যভাবে আর্কগুলিকে নিভিয়ে দিতে হবে, যেখানে ব্যাটারি ক্লাস্টারগুলি সরবরাহ করতে পারে এমন অত্যন্ত উচ্চ শর্ট-সার্কিট কারেন্টগুলি পরিচালনা করার জন্য পর্যাপ্ত ব্রেকিং ক্ষমতা প্রদান করে।

IEC শ্রেণীবিভাগ: aR এবং gG এর মধ্যে প্রযুক্তিগত বিভাজন

ইন্টারন্যাশনাল ইলেক্ট্রোটেকনিক্যাল কমিশন (আইইসি) ফিউজ স্ট্যান্ডার্ডের দৃষ্টিকোণ থেকে, দ্রুত-অভিনয় এবং সাধারণ ফিউজগুলির মধ্যে পার্থক্য আরও পরিমাপ করা হয় এবং প্রমিত করা হয়।

সাধারণ ফিউজগুলি সাধারণত এর মধ্যে পড়েgG(পূর্ণ-পরিসরের তারের সুরক্ষা) ক্লাস, সম্পূর্ণ ওভারলোড এবং শর্ট-সার্কিট সুরক্ষা প্রদান করে তবে তুলনামূলকভাবে দীর্ঘ অপারেটিং সময়ের সাথে, সাধারণ বিতরণ এবং তারের সুরক্ষার জন্য উপযুক্ত।

দ্রুত-অভিনয় ফিউজ অন্তর্গতaR(আংশিক-রেঞ্জ সেমিকন্ডাক্টর সুরক্ষা) ক্লাস। aR ফিউজগুলি বিশেষভাবে সেমিকন্ডাক্টর ডিভাইস সুরক্ষার জন্য ডিজাইন করা হয়েছে, এতে অত্যন্ত কম I²t মান (লেট-থ্রু এনার্জি) এবং শক্তিশালী বর্তমান-সীমাবদ্ধ ক্ষমতা রয়েছে। তারা একটি ফল্টের খুব প্রাথমিক পর্যায়ে ফল্ট কারেন্ট কেটে ফেলতে পারে, অর্ধপরিবাহী ডিভাইসের প্রতিরোধ ক্ষমতার মধ্যে ফল্ট শক্তি সীমিত করে। aR ফিউজ কম-একাধিক ওভারলোড সুরক্ষা পরিচালনা করে না—এই ফাংশনটি নিয়ন্ত্রণ সিস্টেম বা কন্টাক্টরদের জন্য বরাদ্দ করা হয়, একটি স্পষ্ট কার্যকরী শ্রেণিবিন্যাস তৈরি করে।

গ্যালাক্সি ফিউজ: নতুন শক্তি এবং শক্তি সঞ্চয়ের জন্য উচ্চ-গতির ফিউজ সমাধান

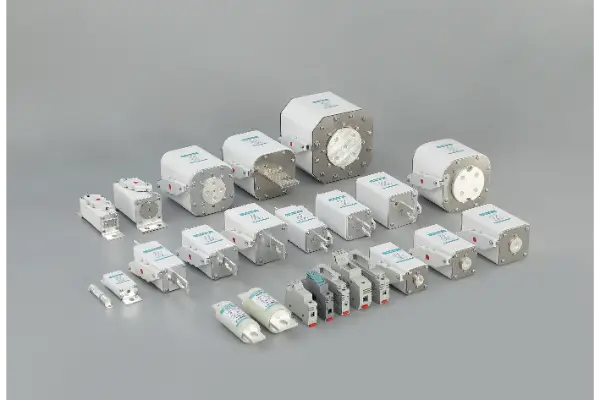

গ্যালাক্সি ফিউজদ্রুত-অভিনয় ফিউজ সেগমেন্টে গভীর প্রযুক্তিগত দক্ষতা তৈরি করে ফিউজ R&D এবং উৎপাদনে 40 বছরেরও বেশি অভিজ্ঞতা রয়েছে। ফটোভোলটাইক ইনভার্টার, ডিসি চার্জিং স্টেশন এবং এনার্জি স্টোরেজ কনভার্টারের মতো নতুন এনার্জি অ্যাপ্লিকেশনের জন্য, গ্যালাক্সি ফিউজ উচ্চ-পারফরম্যান্স হাই-স্পিড ফিউজগুলির একটি বিস্তৃত পরিসর সরবরাহ করে।

এনার্জি স্টোরেজ সিস্টেম ডেডিকেটেড হাই-স্পিড ফিউজগ্যালাক্সি ফিউজের জন্য একটি মূল ফোকাস এলাকা। এনার্জি স্টোরেজ সিস্টেমগুলি সাধারণ শিল্প অ্যাপ্লিকেশনগুলির তুলনায় ফিউজগুলি থেকে অনেক বেশি দাবি করে: 1500V পর্যন্ত DC ভোল্টেজ, শর্ট-সার্কিট স্রোত শত শত কিলোঅ্যাম্পিয়ারে পৌঁছায়, এবং বদ্ধ ব্যাটারি পরিবেশে পরম আর্ক-বিলুপ্তি এবং বাধা নির্ভরযোগ্যতার প্রয়োজন। গ্যালাক্সি ফিউজ এনার্জি স্টোরেজ সিরিজের পণ্যগুলি বিশুদ্ধ সিলভার ফিজিবল উপাদান এবং উচ্চ-বিশুদ্ধতা কোয়ার্টজ স্যান্ড আর্ক-কোনচিং মিডিয়া ব্যবহার করে, অপ্টিমাইজড নেকড-স্ট্রাকচার ডিজাইনের সাথে মিলিত, চরম ত্রুটির পরিস্থিতিতে মাইক্রোসেকেন্ড-লেভেল প্রতিক্রিয়া এবং নির্ভরযোগ্য বাধা নিশ্চিত করতে।

মূল প্রযুক্তিগত সুবিধা:

●বিশুদ্ধ সিলভার / সিলভার-প্লেটেড কপার উপাদান:নিম্ন গলনাঙ্ক এবং উচ্চ পরিবাহিতা দ্রুত প্রতিক্রিয়া নিশ্চিত করে

●অপ্টিমাইজড নেকড স্ট্রাকচার:সামঞ্জস্যপূর্ণ আর্ক বাধার জন্য ফিউজিং পয়েন্টগুলির সুনির্দিষ্ট নিয়ন্ত্রণ

●উচ্চ-বিশুদ্ধ কোয়ার্টজ স্যান্ড আর্ক কোনচিং:দ্রুত চাপ শক্তি শোষণ করে এবং বাধা দমন করে

●সম্পূর্ণ সার্টিফিকেশন:পণ্যগুলি IEC60269, GB13539 এবং অন্যান্য আন্তর্জাতিক মান মেনে চলে, একাধিক সিরিজে UL, TUV এবং CE সার্টিফিকেশন রয়েছে

●সম্পূর্ণ প্রযুক্তিগত ডেটা সমর্থন:পরিমাপকৃত I²t বক্ররেখা এবং কাটা-অফ বর্তমান বক্ররেখা প্রদান করে, প্রকৌশলীদের জন্য সঠিক সিস্টেম সুরক্ষা সমন্বয় গণনার সুবিধা প্রদান করে

উপসংহার

দ্রুত-অভিনয় এবং সাধারণ ফিউজগুলির মধ্যে পার্থক্য পৃষ্ঠ-স্তরের "দ্রুত বনাম ধীর" এর বাইরেও প্রসারিত। উপাদান নির্বাচন এবং কাঠামোগত অপ্টিমাইজেশন থেকে প্রতিক্রিয়া প্রক্রিয়া এবং IEC শ্রেণীবিভাগ, দুটি সম্পূর্ণ ভিন্ন সুরক্ষা দর্শনের প্রতিনিধিত্ব করে।

সাধারণ ফিউজগুলি তারের "তাপীয় ক্ষমতা" রক্ষা করে; দ্রুত-অভিনয় ফিউজগুলি সেমিকন্ডাক্টরগুলির "ভঙ্গুর উইন্ডো" রক্ষা করে। আজকের দ্রুত বর্ধনশীল নতুন শক্তি এবং শক্তি সঞ্চয়স্থানের ক্ষেত্রে, দ্রুত-অভিনয় ফিউজগুলির অনন্য মূল্য বোঝা এবং সঠিকভাবে ব্যবহার করা প্রতিটি পাওয়ার ইলেকট্রনিক্স ইঞ্জিনিয়ারের জন্য একটি অপরিহার্য দক্ষতা।

গ্যালাক্সি ফিউজ - উচ্চ-মানের ফিউজ উৎপাদনের প্রতি 46 বছরেরও বেশি সময় ধরে প্রতিশ্রুতিবদ্ধ, বিশ্বব্যাপী নতুন শক্তি এবং শক্তি সঞ্চয় ব্যবস্থার জন্য নিরাপদ এবং নির্ভরযোগ্য সার্কিট সুরক্ষা সমাধান প্রদানের জন্য নিবেদিত।

শক্তি সঞ্চয় বা নতুন শক্তি সরঞ্জাম জন্য উচ্চ গতির ফিউজ নির্বাচন প্রযুক্তিগত সহায়তার জন্য, দয়া করেগ্যালাক্সি ফিউজের সাথে যোগাযোগ করুনপ্রযুক্তিগত দল।
