কিভাবে ডিসি কন্টাক্টর এবং ফিউজ একসাথে কাজ করে?

I. কার্যকরী সংজ্ঞা: স্পষ্টভাবে সংজ্ঞায়িত ভূমিকা সহ একটি দ্বৈত-স্তর সুরক্ষা আর্কিটেকচার

ডিসি কন্টাক্টর: একটি নিয়ন্ত্রণযোগ্য এক্সিকিউটিভ সুইচ

একটি ডিসি কন্টাক্টর হল একটি ইলেক্ট্রোমেকানিক্যাল সুইচিং ডিভাইস যা নিয়ন্ত্রণ সিস্টেম কমান্ডের অধীনে উচ্চ-ক্ষমতার ডিসি সার্কিটগুলিকে সংযোগ এবং সংযোগ বিচ্ছিন্ন করে। চার্জিং স্টেশনে এর মূল ফাংশনগুলির মধ্যে রয়েছে:

• চার্জিং স্টার্ট/স্টপ কন্ট্রোল: BMS বা চার্জিং কন্ট্রোলার থেকে কমান্ডের উপর চার্জিং পাথ স্থাপনের জন্য বন্ধ করে এবং সম্পূর্ণ হওয়ার পরে সংযোগ বিচ্ছিন্ন করার জন্য খোলে।

•জরুরী বিচ্ছিন্নতা: যখন সিস্টেম অতিরিক্ত-তাপমাত্রা, ওভার-ভোল্টেজ, বা নিরোধক ত্রুটির মতো অস্বাভাবিক অবস্থা শনাক্ত করে তখন কমান্ড পাওয়ার পরে নিয়ন্ত্রিত পাওয়ার সংযোগ বিচ্ছিন্ন করে।

•প্রি-চার্জ ব্যবস্থাপনা: বাস ক্যাপাসিটরগুলিকে সুরক্ষিত করে, প্রধান সার্কিটকে সক্রিয় করার আগে ইনরাশ কারেন্ট সীমিত করতে একটি প্রি-চার্জ প্রতিরোধকের সাথে কাজ করে।

ডিসি ফিউজ: একটি প্যাসিভ আলটিমেট প্রোটেকশন ডিভাইস

একটি ফিউজ হল একটি একক-ব্যবহারের প্রতিরক্ষামূলক উপাদান যেটি অপরিবর্তনীয় ক্ষতি হওয়ার আগেই ফল্ট স্রোতকে নির্ভরযোগ্যভাবে বাধা দেয়। ডিসি চার্জিং স্টেশন এবং সাধারণ শিল্প ফিউজগুলিতে ব্যবহৃত সেমিকন্ডাক্টর-গ্রেডের দ্রুত-অভিনয় ফিউজগুলির মধ্যে মৌলিক পার্থক্যগুলি হল:

•মাইক্রোসেকেন্ড-স্তরের প্রতিক্রিয়া: কন্টাক্টর মেকানিকাল অ্যাকচুয়েশনের জন্য প্রয়োজনীয় দশ মিলিসেকেন্ডের চেয়ে অনেক দ্রুত।

•বর্তমান-সীমাবদ্ধ বৈশিষ্ট্য: ডাউনস্ট্রিম পাওয়ার ডিভাইসের (IGBT/SiC) প্রতিরোধ সীমার মধ্যে ফল্ট বর্তমান শক্তি সীমাবদ্ধ করে।

•ডিসি আর্ক-কোনচিং ক্ষমতা: রি-ইগনিশন ঝুঁকি ছাড়াই 500V–1500V DC সিস্টেমে নির্ভরযোগ্য বাধা।

•অবস্থানের সারাংশ: যোগাযোগকারী নিয়ন্ত্রিত "নিরাপত্তা গেট"; ফিউজ হল অপরিহার্য "প্রতিরক্ষার শেষ লাইন।"

২. সমন্বিত মিলের ইঞ্জিনিয়ারিং লজিক

চার্জিং স্টেশন সুরক্ষা ডিজাইন একই ঘেরে দুটি ডিভাইস ইনস্টল করা থেকে অনেক দূরে। তাদের সমন্বয় সম্পর্ক একটি স্তরযুক্ত সুরক্ষা আর্কিটেকচারের মূল প্রযুক্তিগত যুক্তি গঠন করে।

সাধারণ পাওয়ার সার্কিট টপোলজি

গ্রিড ইনপুট → AC/DC মডিউল → DC বাস → Fuse → Main Contactor → Pre-charge Contactor + Resistor → Vehicle Interface

সুরক্ষা অনুক্রম এবং প্রতিক্রিয়া সময়

অমিল সমন্বয় থেকে সাধারণ ব্যর্থতার মোড

মূল নকশা মানদণ্ড: ফিউজ লেট-থ্রু I²t মান অবশ্যই সংরক্ষিত কন্টাক্টরের শর্ট-সার্কিট সহ্যকারী I²t মান থেকে কঠোরভাবে কম হতে হবে।

III. ম্যাচিং এবং নির্বাচনের জন্য পাঁচটি মূল প্রযুক্তিগত পরামিতি

1. রেটেড ভোল্টেজ: প্রশস্ত মার্জিন সহ ডিসি-নির্দিষ্ট

যেহেতু DC কারেন্টের কোনো প্রাকৃতিক শূন্য-ক্রসিং পয়েন্ট নেই, তাই AC সিস্টেমের তুলনায় চাপের বিলুপ্তি অনেক বেশি কঠিন। অতএব, ডিসি-নির্দিষ্ট ডিভাইসের জন্য নির্বাচন যুক্তি মৌলিকভাবে এসি ডিভাইস থেকে পৃথক।

নির্বাচনের নীতি: ফিউজ এবং কন্টাক্টর উভয়ের রেট করা ভোল্টেজ অবশ্যই ≥ সিস্টেমের সর্বোচ্চ ডিসি বাস ভোল্টেজ হতে হবে।

•800V চার্জিং প্ল্যাটফর্ম → প্রস্তাবিত 1000V DC বা উচ্চতর রেটিং

•1500V শক্তি স্টোরেজ সিস্টেম → অবশ্যই 1500V ডিসি বা উচ্চতর রেটিং নির্বাচন করতে হবে

ইঞ্জিনিয়ারিং সতর্কতা: DC-নির্দিষ্ট ডিভাইসের জন্য AC-রেটেড পণ্য প্রতিস্থাপন কঠোরভাবে নিষিদ্ধ করুন। ফল্ট বাধার সময় চাপটি কার্যকরভাবে নির্বাপিত করতে ব্যর্থতা বিপর্যয়কর পরিণতি হতে পারে।

2. রেট করা বর্তমান: যোগাযোগকারীদের জন্য মার্জিন, ফিউজের জন্য I²t গণনা

ডিসি যোগাযোগকারী:

• ক্রমাগত বর্তমান রেটিং চার্জিং স্টেশন সর্বোচ্চ আউটপুট কারেন্ট অতিক্রম করা উচিত.

ইঞ্জিনিয়ারিং অভিজ্ঞতা ফ্যাক্টর: প্রায় 1.2× এ প্রস্তাবিত নির্বাচন।

ডিসি ফিউজ:

• নির্বাচন শুধুমাত্র রেট করা বর্তমানের উপর ভিত্তি করে করা উচিত নয়; I²t এবং ব্রেকিং ক্ষমতা অবশ্যই ব্যাপকভাবে মূল্যায়ন করা উচিত।

•ফিউজ গলে যাওয়া I²t অবশ্যই সুরক্ষিত সেমিকন্ডাক্টর মডিউল (IGBT/SiC) এর প্রতিরোধ I²t এর নিচে হতে হবে।

• প্রকৌশল অভিজ্ঞতা ফ্যাক্টর: প্রায় 1.5× এ প্রস্তাবিত নির্বাচন।

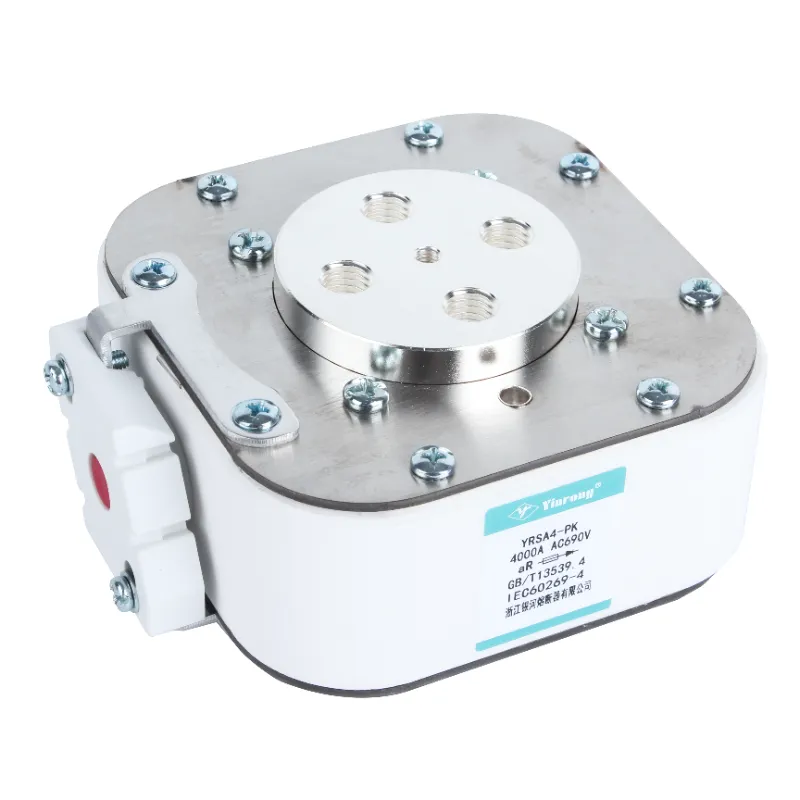

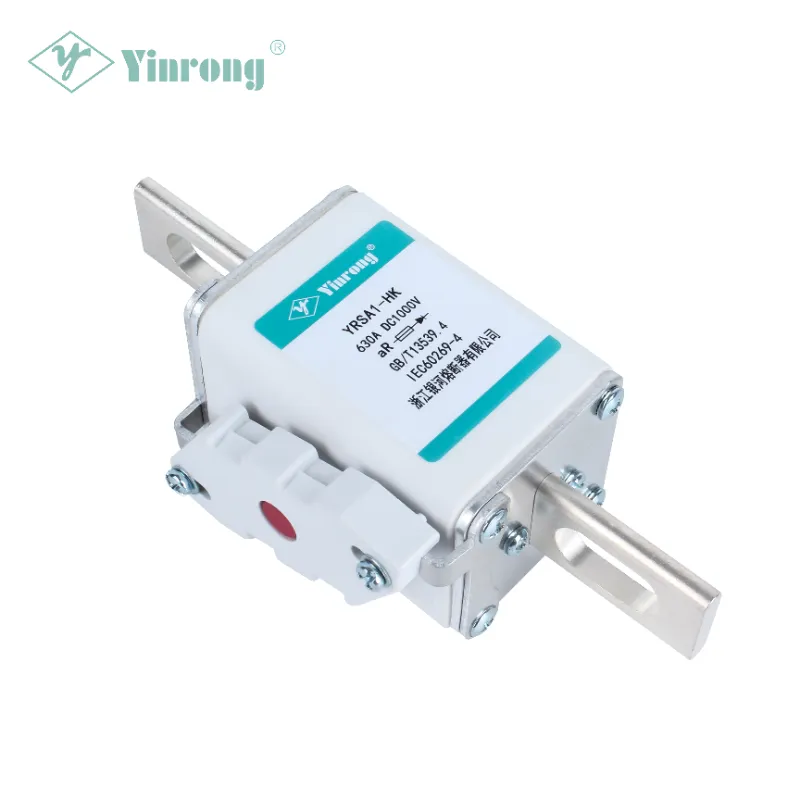

YRSA সিরিজ Zhejiang Galaxy Fuse থেকে 690V থেকে 1500V পর্যন্ত রেটেড ভোল্টেজ এবং 10A থেকে 3000A পর্যন্ত রেট করা স্রোত, সিলভার-প্লেটেড বিশুদ্ধ তামা বা বিশুদ্ধ সিলভার ভেরিয়েবল-ক্রস-সেকশন ফিউজ উপাদান, উচ্চ-শক্তির অ্যালুমিনা-তে রাখা হয়েছে, উচ্চ-শক্তিসম্পন্ন অ্যালুমিনা-সিরামিক-টিউব-সিরামিক-সিরামিক-সিরামিক মাঝারি

3. I²t সমন্বয়: ম্যাচিং ডিজাইনের মূল প্যারামিটার

I²t (অ্যাম্পিয়ার-স্কয়ার-সেকেন্ড) হল ফিউজ এবং কন্টাক্টর ম্যাচিং নির্বাচনের সবচেয়ে গুরুত্বপূর্ণ পরিমাণগত সূচক।

নির্বাচন সীমাবদ্ধতা সম্পর্ক:

Galaxy Fuse-এর দ্রুত-অভিনয় ফিউজ সিরিজের বৈশিষ্ট্যগুলি নিম্ন I²t মান, শক্তিশালী বর্তমান-সীমাবদ্ধ করার ক্ষমতা এবং উচ্চ ব্রেকিং ক্ষমতা, যা সেমিকন্ডাক্টর ডিভাইস এবং সম্পূর্ণ সরঞ্জামগুলির শর্ট-সার্কিট সুরক্ষার জন্য উপযুক্ত করে তোলে।

4. সময়-বর্তমান নির্বাচনী সমন্বয়

একটি মাল্টি-লেভেল প্রোটেকশন আর্কিটেকচারে, ফল্ট পয়েন্টের সবচেয়ে কাছের প্রতিরক্ষামূলক ডিভাইসটিকে প্রথমে কাজ করতে হবে।

5. পরিবেষ্টিত তাপমাত্রা এবং ডিরেটিং

চার্জিং স্টেশনগুলি পরিবেশের বিস্তৃত পরিসরে স্থাপন করা হয়, যেখানে ইঞ্জিনিয়ারিং প্রয়োজনীয়তা -40°C নিম্ন তাপমাত্রা থেকে +85°C উচ্চ তাপমাত্রা পর্যন্ত বিস্তৃত। ফিউজ এবং কন্টাক্টর উভয়কেই প্রকৃত পরিবেষ্টিত তাপমাত্রা অনুযায়ী ক্ষমতা-নির্ধারিত হতে হবে।

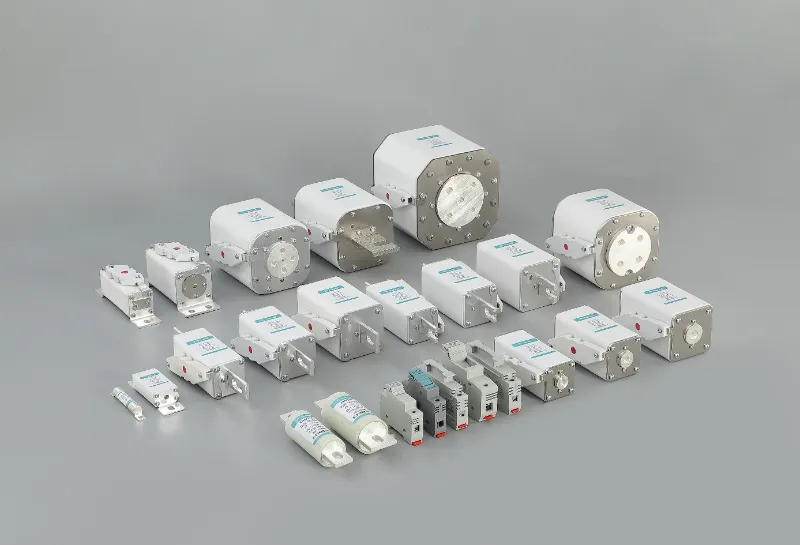

IV গ্যালাক্সি ফিউজ: ডিসি চার্জিং স্টেশন সুরক্ষার জন্য পেশাদার পছন্দ

1980 সালে প্রতিষ্ঠিত,Zhejiang Galaxy Fuse Co., Ltd. R&D, টেস্টিং, ম্যানুফ্যাকচারিং, বিক্রয় এবং আমদানি/রপ্তানিকে একীভূত করে একটি পেশাদার ফিউজ এন্টারপ্রাইজ। প্রাক্তন মেশিন বিল্ডিং মন্ত্রকের অধীনে একটি মূল উদ্যোগ এবং চীনের একটি নেতৃস্থানীয় ফিউজ প্রস্তুতকারক হিসাবে, কোম্পানির প্রধান পণ্যগুলি ফটোভোলটাইক ডিসি ফিউজ, নতুন শক্তির গাড়ির ফিউজ এবং চার্জিং স্টেশন ফিউজগুলিকে কভার করে। পণ্যগুলি IEC 60269, GB/T 13539.4, এবং অন্যান্য আন্তর্জাতিক এবং দেশীয় মান মেনে চলে এবং ইউরোপ, আমেরিকা, দক্ষিণ-পূর্ব এশিয়া এবং মধ্যপ্রাচ্য সহ 80 টিরও বেশি দেশ এবং অঞ্চলে রপ্তানি করা হয়।

চার্জিং স্টেশনের জন্য প্রস্তাবিত ডিসি সুরক্ষা পণ্য সিরিজ

গ্যালাক্সি ফিউজের মূল প্রযুক্তিগত সুবিধা

•পূর্ণ-সিরিজ আন্তর্জাতিক সার্টিফিকেশন: একাধিক সিরিজ TÜV, UL, CE, এবং CQC সার্টিফিকেশন পাস করেছে। ম্যানেজমেন্ট সিস্টেমগুলি IATF 16949, ISO 9001, ISO 14001, এবং ISO 45001 কভার করে।

•পরিপক্ক সমন্বয় সমাধান: মূলধারার ডিসি কন্টাক্টর এবং পরিপক্ক নির্বাচন সমাধানগুলির সাথে বিস্তৃত প্রকৌশল সমন্বয়ের অভিজ্ঞতা।

• সম্পূর্ণ প্রযুক্তিগত ডেটা সমর্থন: পরিমাপকৃত I²t বক্ররেখা প্রদান করে এবং যোগাযোগকারীর সাথে সুনির্দিষ্ট সমন্বয় গণনার সুবিধার্থে বর্তমান বক্ররেখা প্রদান করে।

• গভীর প্রযুক্তিগত সঞ্চয়: ফিউজ পণ্য উত্পাদনের জন্য 48টির বেশি ইউটিলিটি মডেল এবং উদ্ভাবনের পেটেন্ট রয়েছে এবং 2017 সালে একটি জাতীয় উচ্চ-প্রযুক্তি উদ্যোগ হিসাবে স্বীকৃত হয়েছিল।

• ইন্ডাস্ট্রি স্ট্যান্ডার্ড অংশগ্রহণ: পণ্যগুলি GB/T 13539.4, IEC 60269, এবং একাধিক অন্যান্য আন্তর্জাতিক এবং দেশীয় মান মেনে চলে।

V. উপসংহার

ডিসি চার্জিং স্টেশনগুলিতে কন্টাক্টর এবং ফিউজগুলির মিলকে প্রযুক্তিগতভাবে সংক্ষিপ্ত করা যেতে পারে: ফাংশনাল লেয়ারিং, টাইমিং কোঅর্ডিনেশন এবং প্যারামিটার ইন্টারলকিং।

•ফিউজ আইজিবিটি/এসআইসি এবং অন্যান্য পাওয়ার সেমিকন্ডাক্টরগুলির নিরাপত্তা নিশ্চিত করতে মাইক্রোসেকেন্ড-স্তরের শর্ট-সার্কিট কারেন্ট বাধা দেয়।

• কন্টাক্টর নিয়ন্ত্রিত সুইচিং ম্যানেজমেন্ট, স্বাভাবিক স্টার্ট/স্টপ এবং জরুরী আইসোলেশন কমান্ড কার্যকর করার জন্য দায়ী।

•দুটি পারস্পরিক ব্যাকআপ অপ্রয়োজনীয়তা হিসাবে পরিবেশন করে, একটি দ্বৈত নিরাপত্তা বাধা তৈরি করে।

সঠিকভাবে মিলিত হলে, প্রতিটি স্তরযুক্ত প্রতিরক্ষার সাথে তার নিজস্ব দায়িত্ব পালন করে; অমিল হলে, ফলাফলগুলি সুরক্ষা ব্যর্থতা থেকে শুরু করে সরঞ্জাম বার্নআউট পর্যন্ত বিস্তৃত হয়।

উচ্চ-মানের ফিউজ R&D এবং উত্পাদনের জন্য 40 বছরের বেশি উত্সর্গের সাথে, Galaxy Fuse DC চার্জিং স্টেশনগুলির জন্য নিরাপদ এবং নির্ভরযোগ্য সার্কিট সুরক্ষা সমাধান প্রদান করতে প্রতিশ্রুতিবদ্ধ।

ডিসি চার্জিং স্টেশন সুরক্ষা সিস্টেমের জন্য ফিউজ নির্বাচন বা যোগাযোগকারীদের সাথে সমন্বয়ের জন্য প্রযুক্তিগত সহায়তার জন্য, অনুগ্রহ করেগ্যালাক্সি ফিউজ প্রযুক্তিগত দলের সাথে যোগাযোগ করুন.
